METRASCAN 3D-R

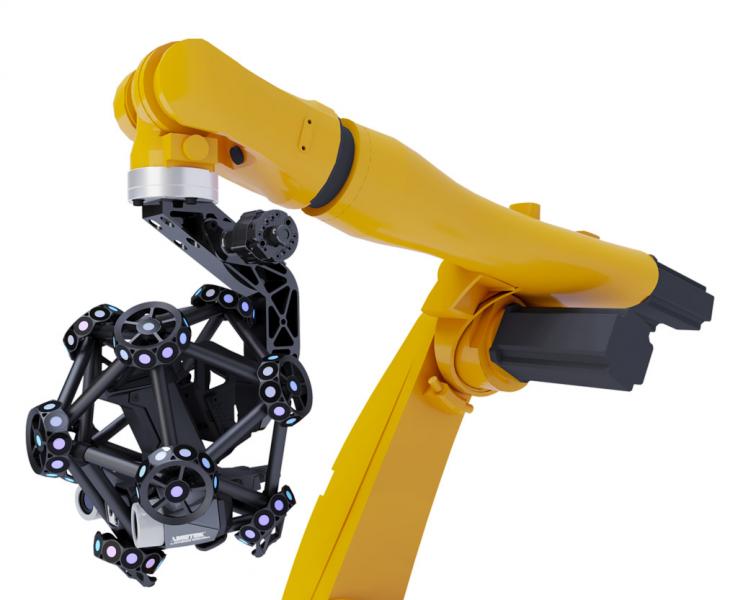

機器人裝配式光學3D掃描儀：METRASCAN 3D-R

集成自動化質量控制的光學三維掃描儀理想解決方案

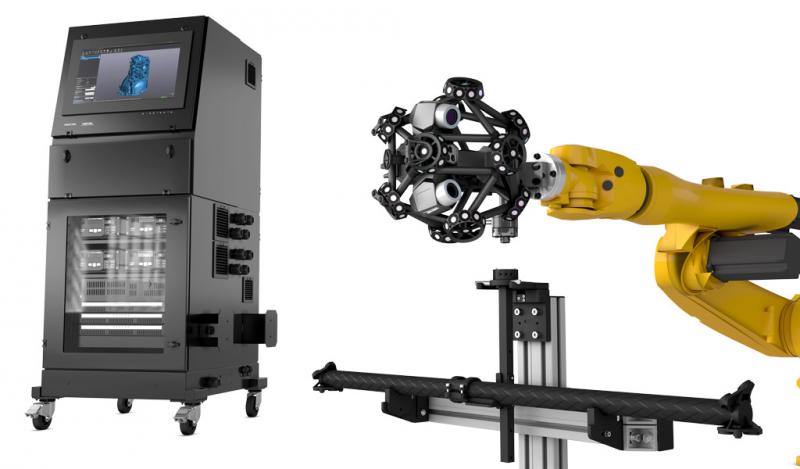

The MetraSCAN 3D-R 是一款強大的機器人裝配式光學掃描儀，可集成到工廠自動化項目中。不同于其他的三維掃描的解決方案，該創新型機器人裝配式 3D 掃描儀獨具 TRUaccuracy 特性，適用于自動化質量控制應用。借助該 3D 激光掃描儀，制造企業便可充分利用光學測量和工業自動化的強大優勢。這一快速、可靠、多功能解決方案可保證生產線質量控制流程的測量精度。該工業 3D 測量掃描儀有助于用戶充分利用生產周期，提高生產力，提升產品質量。

新增功能

高效: 一天可檢測數百件零部件（甚至包括表面復雜的零部件）
多任務: 數據采集與分析同步運行，形成持續不間斷測量流程，以此充分利用生產周期，提高生產力
自動化現場校準程序: 精度不隨時間偏離，可持續運行
穩健工業設計: 適用于車間各種狀況各種環境

TRUACCURACY

計量級測量: 精度高達 0.030 mm (0.0012 in)、分辨率高達 0.050 mm (0.0020 in)、重復精度高、具有可追蹤認證
體積精度: 0.064 mm (0.0025 in)
動態參考: 通過光學反射耙創建一個“鎖定”到零部件本身的參考系。用戶因而可以在測量過程中隨意移動對象，消除振動對測量過程和結果的影響
部件尺寸范圍: 0.3 m ~ 10 m (0.7 ft ~ 33 ft)
自動化現場校準程序: 精度不受時間影響

TRUSIMPLICITY

用戶界面簡單: 設計目的在于盡可能降低操作人員參與，運行自動化檢測
操作人員培訓需求低: 簡單易用，學習周期短，迅速上手
無需人工參與: 簡單按下按鍵即可運行
多用途: 可掃描任何顏色和材料，甚至可掃描黑色、彩色和光亮表面
無需固定安裝: 測量過程中可隨時自由移動部件和系統
更廣泛、可擴展的測量范圍: 16.6 m3 (586 ft3)
自動對齊: 借助光學反射耙可實現重復檢測而無需重新對齊
多功能遠程控制: 簡化掃描程序編程

速度

多任務: 數據采集與分析同步運行，形成持續不間斷測量流程，以此充分利用生產周期，提高生產力
高效: 該解決方案具有7天24小時不間斷運行和快速自動校準功能
測量速度在所有激光掃描儀中位居前列: 480,000 次測量/秒
自動網格輸出: 采集完畢立即生成直接可用的文件
快速實現工作流集成: 最快捷地完成從物理對象到檢測工作流的過渡
掃描區域廣: 7 條激光十字

技術規格

		MetraSCAN 750-R™ \|Elite
精度 (1)		高達 0.030 mm (0.0012 in)
體積精度(2) （基于工作范圍）	9.1 m3 (320 ft3)	0.064 mm (0.0025 in)
體積精度(2) （基于工作范圍）	16.6 m3 (586 ft3)	0.078 mm (0.0031 in)
體積精度（采用 MaxSHOT 3D）(3)	MaxSHOT Next™	0.044 mm + 0.025 mm/m (0.0017 in + 0.0003 in/ft)
體積精度（采用 MaxSHOT 3D）(3)	MaxSHOT Next™\|Elite	0.044 mm + 0.015 mm/m (0.0017 in + 0.00018 in/ft)
分辨率		0.050 mm (0.0020 in)
掃描區域		275 x 250 mm (10.8 x 9.8 in)
基準距		300 mm (11.8 in)
景深		200 mm (7.9 in)
光源		7 條激光十字線（外加 1 條直線）
激光類別		2M（對人眼安全）
測量速率		480,000 次測量/秒
重量		掃描儀: 4.46 kg (9.83 lbs) 掃描儀 + 校準棒: 5.70 kg (12.57 lbs) C-Track: 5.7 kg (12.5 lbs)
慣性限度		J6: 0.221 Kg-m2 (5.24 lb-ft2) J6: 2.250 Kgf-cm-s2 (1.95 lbf-in-s2)
尺寸（長 x 寬 x 高）		289 x 235 x 296 mm (11.4 x 9.3 x 11.7 in)
工作溫度范圍		5–40°C (41–104°F)
工作濕度范圍（非冷凝）		10–90%
認證		符合EC標準（電磁兼容性指令、低電壓指令以及無線設備和電信設備），可與充電電池（如果適用）、IP50 WEEE 兼容

(1) 校準球體工具直徑測量的典型值。

(2) 基于 ASME B89.4.22 標準。在 C-Track 工作范圍內借助可追蹤長度標準模型在不同位置和方向進行測量，來評估性能（值 = 最大偏差）。

(3) 使用 MaxSHOT 3D 時，系統的體積精度不可高于所選系統和模型的默認體積精度。
