HandySCAN BLACK

HandySCAN 3D

HANDYSCAN 3D 計量級掃描儀

HandySCAN 3D™ 系列是便攜式計量級 3D 掃描儀的行業典范。經過優化，第 3 代 HandySCAN 3D 如今可滿足從事設計、制造及計量工作的專業人員的需求，為其提供有效、可靠的方法來隨處采集物體的 3D 測量數據。

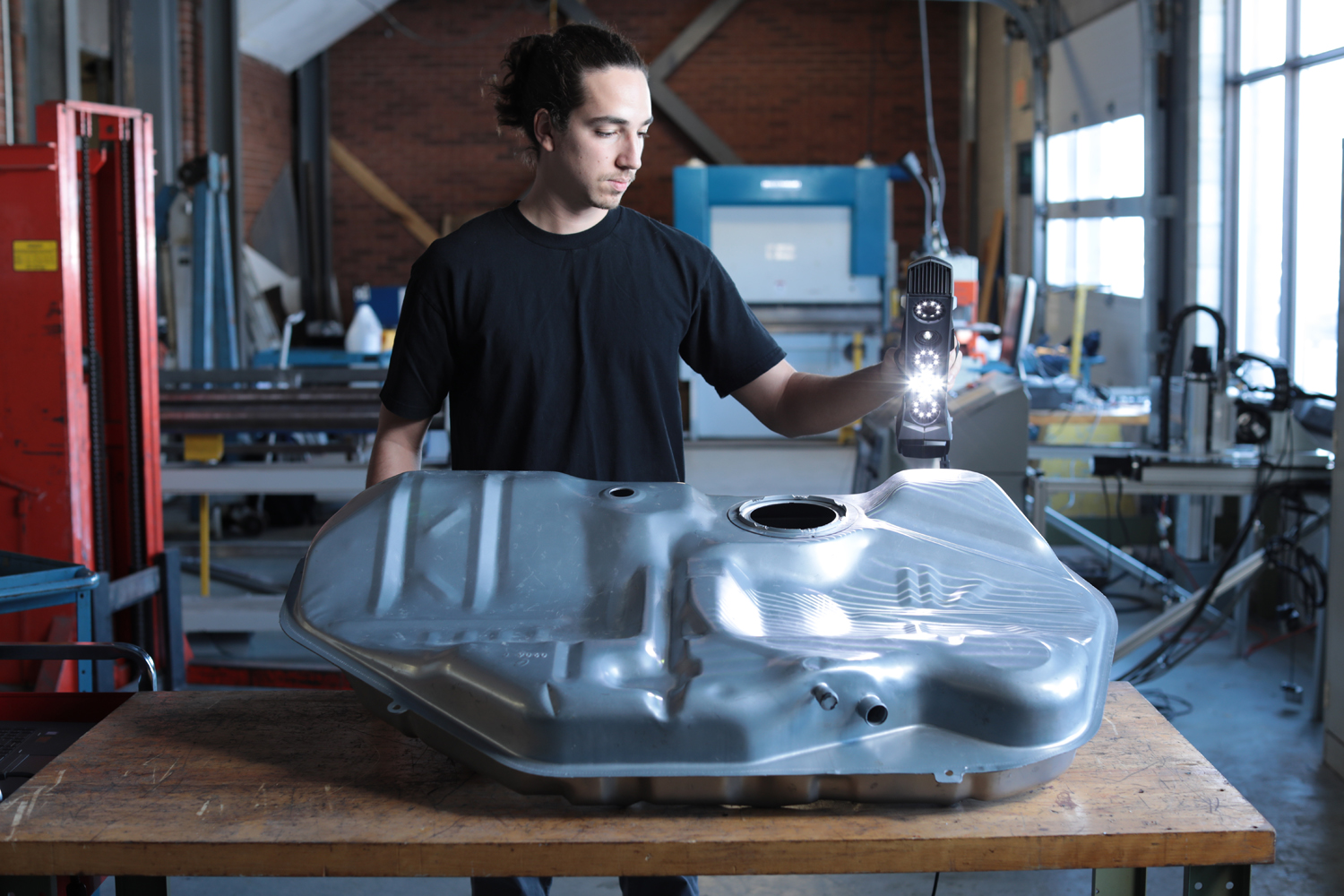

這款快速、多功能手持式 3D 掃描儀簡單易用，快速生成高度精確的可追蹤結果——即使在嚴苛環境下、對復雜表面進行測量也不受影響。

精確性、可靠性、分辨率

不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現精確測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且依可以確保掃描精確、高質量。

0.025 mm

0.020 + 0.040 mm/m

VDI/VDE 2634 第3部分

ISO 17025 認證實驗室

便攜性

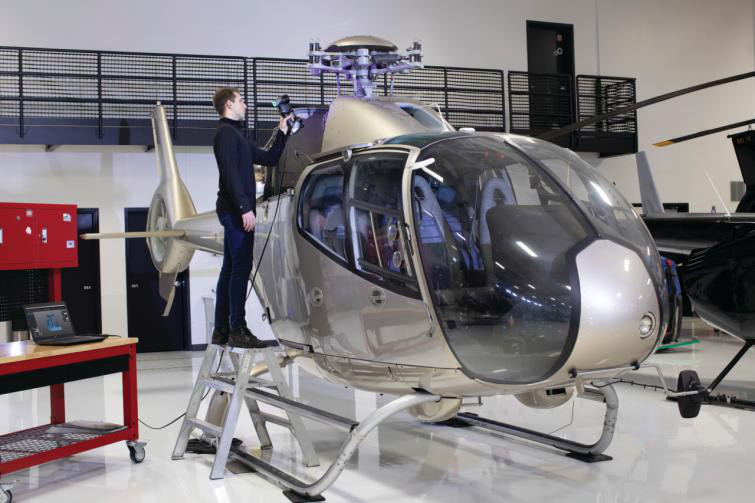

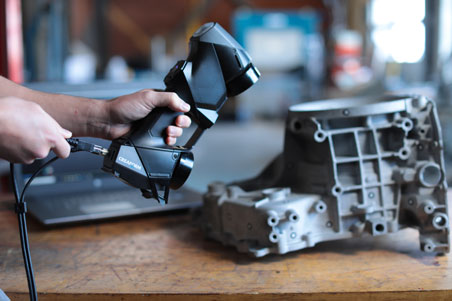

本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部跟蹤設備即可操作可裝入小型手提箱、隨處攜帶、在任何環境條件下使用，性能不會受到影響。

0.94 kg

更快的 3D 掃描流程

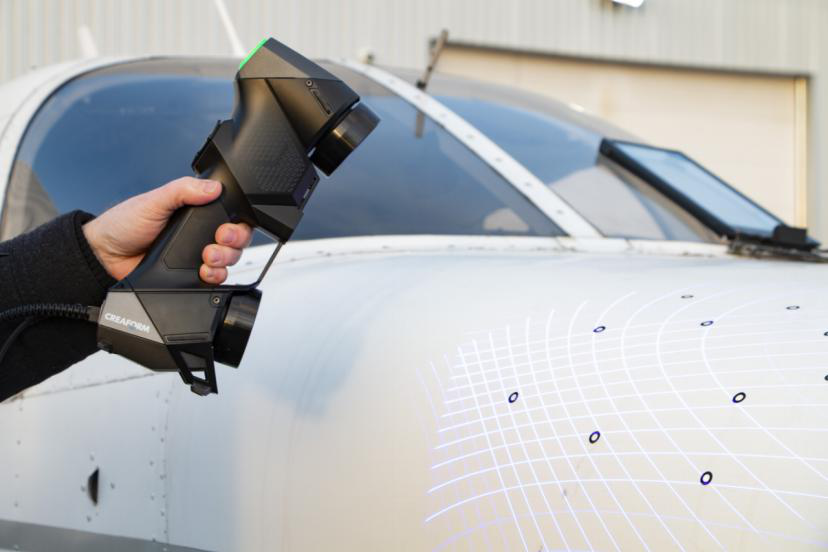

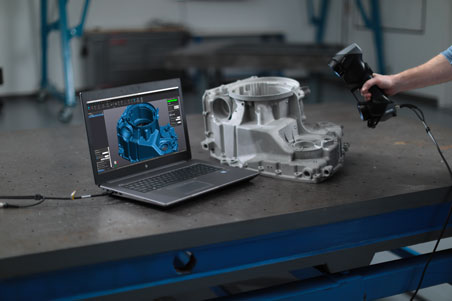

HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

高達 1,300,000 次測量/秒

安裝運行可在2分鐘內完成。

（即插即用） （用戶界面簡單且實時可視化網格）

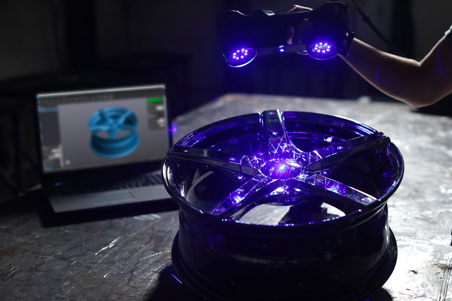

（復雜嚴苛表面） （一臺設備可測量各種形狀及各種尺寸的物體）

HandySCAN 3D 技術特性概要

對計量級應用而言,創新技術包括 TRUaccuracy、TRUsimplicity、TRUportability 以及快速測量

	HandySCAN BLACK	HandySCAN BLACK \| Elite
精度	0.035mm	0.025mm
體積精度(基于部件尺寸)	0.020 mm + 0.060 mm/m	0.020 mm + 0.040 mm/m
體積精度(采用 MaxSHOT Next l Elite	0.020 mm + 0.015 mm/m
測量速率	800,000 次測量/秒	1,300,000 次測量/秒
光源	7 條藍色激光十字線	11 條藍色激光十字線 (外加 1 條直線)
激光類別	2M(對人眼安全)
掃描區域	310 x 350 mm
基準距	300 mm
景深	250 mm
部件尺寸范圍(推薦)	0.05–4 m
軟件	VXelements
輸出格式	.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
兼容軟件	3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4),New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SolidWorks), PTC (Creo),Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
重量	0.94 kg
尺寸(長x寬x高)	142 x 79 x 288 mm
連接標準	1 X USB 3.0
操作溫度范圍	5–40 °C
操作濕度范圍(非冷凝)	10–90%
認證	符合EC標準(Electromagnetic Compatibility Directive, Low Voltage Directive),可與充電電池(如果適用)、IP50 WEEE 兼容
專利	CA 2,600,926, CN 200680014069.3, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, US 7,487,063, CA 2,529,044, EP (FR, UK, DE) 3,102,908, US 15/114,563, CN 201580007340X
